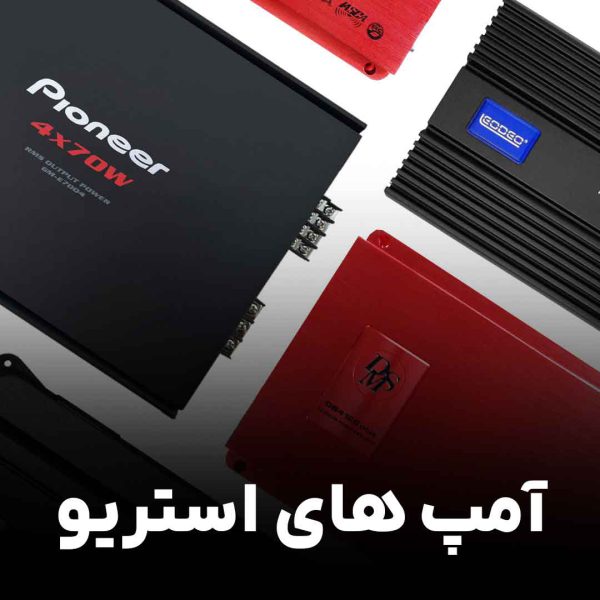

آمپلی فایر استریو (187)

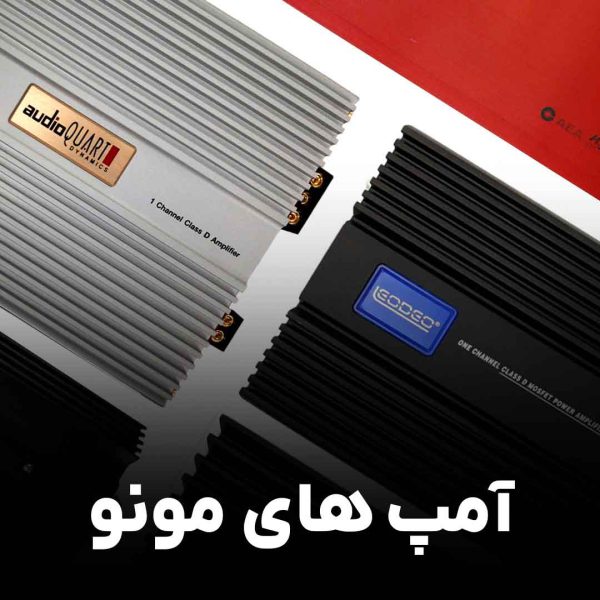

آمپلی فایر مونو (31)

همه چیز درباره آمپلی فایر

1.آمپلی فایر چیست؟

2.چه موقع از آمپلی فایر استفاده میشود؟

3.انواع کلاس آمپلی فایر؟

4.قطعات داخلی آمپلی فایر


1.آمپلی فایر چیست؟

آمپلی فایر خودرو یک سیگنال صوتی الکتریکی بسیار کوچک از واحد مرکزی مثل پخش را گرفته و و به ولتاژ بالاتر افزایش میدهد که باعث صدای بهتر و وضوح بیشتر بدون درهم ریزی صدا در ولوم بالا میشود.

آمپلی فایر چیست؟

2.چه موقع از آمپلی فایر استفاده میشود؟

سیستم صوتی فابریکی خودرو دارای قدرت پایینی بوده به طوری که پخش فابریکی خودرو یا هر پخش دیگه حتی از برند اصلی نهایتا داری 10تا 15 وات توان حقیقی (rms) هستند و در ولوم بالا به دلیل توان کم پخش ها و عدم وجود تقویت کننده در ولوم بالا بلندگوها شروع به خش خش کردن و درهم ریزی صدا میکنن حالا را ه حل چیه؟؟؟

در این مواقع ما باید علاوه بر جایگزینی استیج جلو و غقب از یک تقویت کننده صدا بنام آمپلی فایر استفاده کنیم زمانی که شما اقدام به ارتقا سیستم صوتی خود میکنید و علاقه مند به استفاده از ساب ووفر هستید حتما باید از آمپلی فایر استفاده کنید آمپلی فایرها دارای کلاس مختلفی هستند که هریک متناسب با نیاز ما بکار گرفته میشود.

3.کلاس های مختلف آمپلیفایرها

طبقه بندی یک آمپلی فایر به عنوان یک تقویت کننده ولتاژ یا توان با مقایسه ویژگی های سیگنال ورودی و خروجی با اندازه گیری نسبت  زمان به سیگنال ورودی که در مدار خروجی جریان دارد انجام میشود.

ترانزیستورها برای اینکه در (منطقه فعال) خود به درستی کار کند نوعی (بایاس پایه) مورد نیاز است این ولتاژ (base bias) اضافه شده به سیگنال ورودی به ترانزیستورها اجازه مدهد تا شکل موج ورودی کامل را در خروجی بدون از دست دادن سیگنال باز تولید کند.

با تغییرموقعیت ولتاژ (بایاس پایه) محدوده کاری و حالت های عملکرد متفاوتی بدست می آید با توجه به پیکربندی مدار آمپلیفایرها ونحوه عمل کردشون آمپلی فایرها طبقه بندی میشوند.

آمپلی فایرها دارای کلاسA,B,AB,Dهستند که در زیر به تشریح هر یک میپردازیم:

کلاس A

تقویت کننده های کلاس A به دلیل خطی بودن عالی بهره بالا و سطوح تخریب سیگنال کم در صورت طراحی صحیح بهترین کلاس طراحی تقویت کننده ها هستند اگرچه بدلیل ضعیف بودن منبع تغذیه حرارتی قدرت کمتری دارند ولی به دلیل خطی بود عالی امواج و بهره وری بالا از سیگنال دریافتی و همچنین تخریب سیگنال کمتر  میشه گفت بهترین کیفیت صدا را دارد.

کلاس A آمپلی فایر

درتقویت کننده های کلاس B با استفاده از دو ترانزیستور و عدم وجود جریان تقویت کننده کلاس (بایاس پایه) dc جریان ساکن آن صفر میشود ینابراین توان dc کم و راندمان آن بسیار بیشتر از تقویت کننده های کلاس A است این کلاس به مراتب دارای سطوح تخریب سیگنال بیشتر(  (destoration ) نسبت به تقویت کننده های کلاس A میباشد.

کلاس AB

شاید متداولترین کلاس تقویت کننده ها همین کلاس AB باشد که نواقصات کلاس A و B در این کلاس بر طرف شده است.

این نوع کلاس که ترکیبی از کلاس A و کلاس B هستش ولی خب بیشتر گونه ای از کلاس B بوده با این تفاوت که مشکلات تخریب سیگنال در کلاس B بود رو در این کلاس برطرف و یا به حد زیادی کاهش دادمنن پس کیفیت صدای این کلاس بهتر از کلاس B خواهد بود و مشابه کلاس A میباشد در واقع کلاس AB مناسب انواع کواکسیال ها و کامپوننت ها و میدرنج ها و تیوتر ها میباشد

کلاس B آمپلی فایر

کلاس D

آمپلی فایر کلاس D که فقط در بخشی از زمان اجزای برق را تغییر می دهند مدولاسیون ها سیگنال ورودی را به امواج مربعی تغییر میدهد که این امواج قبل تحویل به اسپیکرها به امواج سیگنال صوتی صاف تبدیل میشوند مدل های تقویت کننده کلاس D حدود 85 درصد کارآمد هستند به این معنی که خنک تر عمل میکنند و سایز کوچک تری نسبت به کلاس AB دارند وسطح تخریب سیگنال در کلاس D بیشتر است آمپلی فایرهای کلاس D که اکثرا آمپلی فایر های مونو هم از این کلاس هستند مناسب انواع ساب ووفرها و اسپیکر های قدرتمند با وات بالا هستند.

کلاس D آمپلی فایر

4.ساختار داخلی آمپلی فایرها

نحوه ساختارداخلی آمپلی فایر ها

مراحل کار آمپلی فایر

سیگنال فرستاده شده با ولتاژ پایین از پخش توسط کابل RCA وارد آمپلی فایر میشود در مرحله اول این سیگنال که ولتاژ پایینی هم داره توسط کراساوور (تفکیک کننده صدا) نویز و سطح تخریب سیگنالشون به حداقل ممکن میرسد این سیگنال در قسمتی از عکس بالا که مشاهده میکنید توسط ترانزیستور تقویت شده میشود.

مرحله پایانی که سیگنال با ولتاژ پایین تر به سیگنال با ولتاژ بالاتر تبدیل میشود به پایه های اسپیکر رسیده و باعث تولید صدا با قدرت بیشتر و وضوح بالاتر میشود دوستان ما سعی کردیم تو این مقاله توضیح ساده در مورد آمپلی فایرها و کاراییشون توضیح مختصری بدیم و اینکه ما میتونید برای مشاهده آمپلی فایر های 2 و 4 کانال و آمپلی فایر های مونو کلاس D رو ایکون بالا کلیک کنید.

نحوه ساختار آمپلی فایر ها

جمع بندی کلی

درحالت کلی رایج ترین کلاس آمپلی فایرها استریو از AB هستند که مخصوص بلندگوها و میدرنج ها و کواکسیال ها میباشند به دلیل کیفیت صدای بالا آمپلی فایرهای کلاس D که معمولا آمپلی فایر های مونو از همین کلاسند و به دلیل قدرت بالا برای ساب ووفرها استفاده میشوند.
